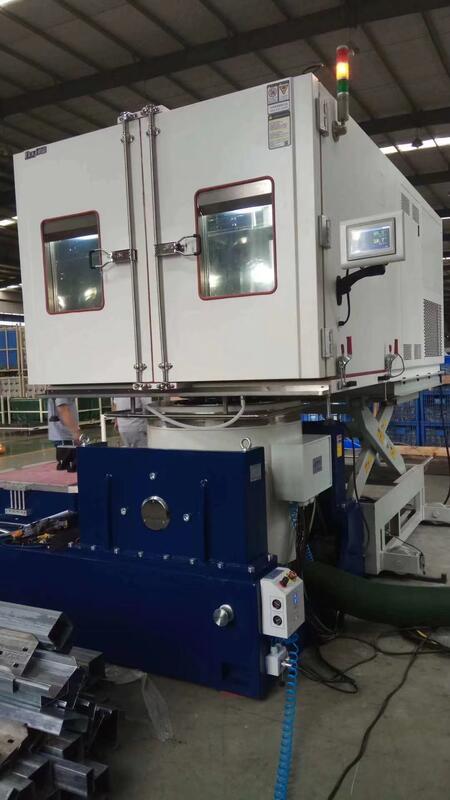

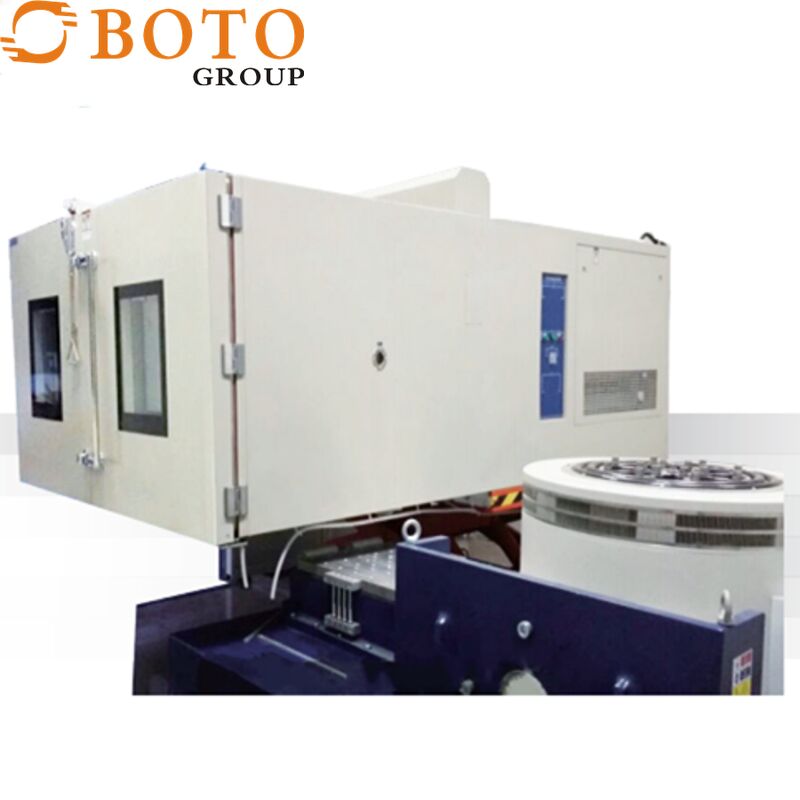

Комплексная испытательная камера для температуры, влажности и вибрации, изготовленная на заказ

Камера для комплексных испытаний на температуру, влажность и вибрацию

Описание стандарта:

Эксплуатационные показатели соответствуют требованиям GB5170, 2, 3, 5, 6-95 «Методы испытаний основных параметров оборудования для экологических испытаний электротехнических и электронных изделий: оборудование для испытаний на низкую температуру, высокую температуру, постоянную влажную жару, переменный влажный жар». Основные процедуры экологических испытаний электротехнических и электронных изделий Испытание A: Метод испытания на низкую температуру GB 2423.1-89 (IEC68-2-1) Основные процедуры экологических испытаний электротехнических и электронных изделий Испытание B: Метод испытания на высокую температуру GB 2423.2-89 (IEC68-2-2) Электротехнические и электронные изделия Основная процедура экологических испытаний изделия Испытание Ca: Метод испытания на постоянную влажность GB/T 2423.3-93 (IEC68-2-3) Основные процедуры экологических испытаний электротехнических и электронных изделий Испытание Da: Метод испытания на переменный влажный жар GB/T423.4-93 (IEC68-2-30).

Подробные эксплуатационные характеристики:

1.1 Модель: BT-50ZA

1.2: Размер внутренней камеры: Ш350*В400*Г300 мм

Размер упаковки: Ш580*В1350*Г870 мм

1.3 Диапазон температур: -20℃ ~ 150℃

1.4 Колебания температуры: ±0.5℃

1.5 Отклонение температуры: ≤±2℃

1.6 Время нагрева: около 40 минут от комнатной температуры до 150℃ (без нагрузки, нелинейность)

1.7 Время охлаждения: около 60 минут от комнатной температуры до -20℃ (без нагрузки, нелинейность)

1.8 Диапазон влажности: 20%~98% относительной влажности

1.9 Колебания влажности: ±3% относительной влажности

1.10 Отклонение влажности: ≤3%

Конструкция и материалы:

A. Материал внутренней камеры: листовая нержавеющая сталь (SUS #304)

B. Материал внешней камеры: листовая нержавеющая сталь с атомизированной обработкой (SUS #304) или окрашенная холоднокатаная сталь (опционально)

C. Изоляционный материал: жесткий пенополиуретан и стекловата

D. Система циркуляции воздуха:

(1) Двигатель 90 Вт

(2) удлиненный вал из нержавеющей стали

(3) Многолопастной вентилятор (SIRCCO FAN)

E. Дверь камеры: цельная дверь, одно окно, открывается влево, ручка справа

(1) Окно 260*340*40 мм, 3 слоя вакуумной изоляции

(2) Плоская встроенная ручка

(3) Задняя кнопка: SUS #304

Система замораживания:

A. Компрессор: полностью закрытый компрессор, импортированный из Франции

B. Хладагент: экологически чистый хладагент R404A

C. Конденсатор: оребренный двигатель с охлаждением

D. Испаритель: ребристого типа с многоступенчатой автоматической регулировкой нагрузки

E. Прочие принадлежности: осушитель, смотровое окно хладагента, расширительный клапан

F. Система расширения: холодильная система с регулированием мощности

Система управления:

Оригинальный импорт из Южной Кореи, полноцветный китайский ЖК-дисплей 7 дюймов, корейский ЖК-сенсорный экран 880, ввод данных через диалоговое окно экрана,

Техническая схема оборудования для тестирования прецизионных приборов

Температура и влажность могут программироваться одновременно, отображение кривой, кривая заданного/фактического значения. Различные сигналы тревоги могут отображаться отдельно, при возникновении неисправностей

При возникновении неисправности на экране, неисправность может быть устранена, а неправильные действия исключены. Множественные группы функций ПИД-регулирования, функции точного мониторинга, отображаемые на экране в виде данных.

1. Технические характеристики контроллера:

а. Точность: температура ±0.1℃, влажность ±1%RH

б. Разрешение: температура ±0.1, влажность 1%RH

в. Температурный наклон: может быть установлен от 0.1 до 9.9

г. Функция ожидания и сигнализации верхнего и нижнего пределов

д. Выбор входного сигнала температуры и влажности PT 100Ω×2 (сухой и влажный термометр)

е. Выход преобразования температуры и влажности: 4~20MA

ж. 6 групп настроек параметров ПИД-регулирования, автоматический расчет ПИД, автоматическая коррекция сухого и влажного термометра

2. Функция отображения на экране:

а. Сенсорный ввод, параметры отображаются непосредственно на экране

б. Прямое отображение заданного (SV) и фактического (PV) значений температуры и влажности (на английском языке)

в. Может отображать текущий номер программы, номер сегмента, оставшееся время и количество циклов

г. Функция учета общего времени работы

д. Значение настройки программы температуры и влажности отображается в виде графической кривой, с функцией отображения выполнения программы в реальном времени

е. С отдельным экраном редактирования программы, прямой ввод температуры, влажности и времени
